標準振動發生源是由信號發生器、功率放大器和激振器按用戶自己需求組成的一套振動設備，通過標準傳感器就可以產生用戶所要的振動值，來標定傳感器指標。
振動頻率范圍是由激振器的工作頻率確定?？蛰d最大振動值由激振器輸出力確定。不同的激振器要配不同的功率放大器，這樣才能保證它們產生輸出所需要的振動最大值，同時又不浪費，這樣可以用合理的價格，得到好的效果。

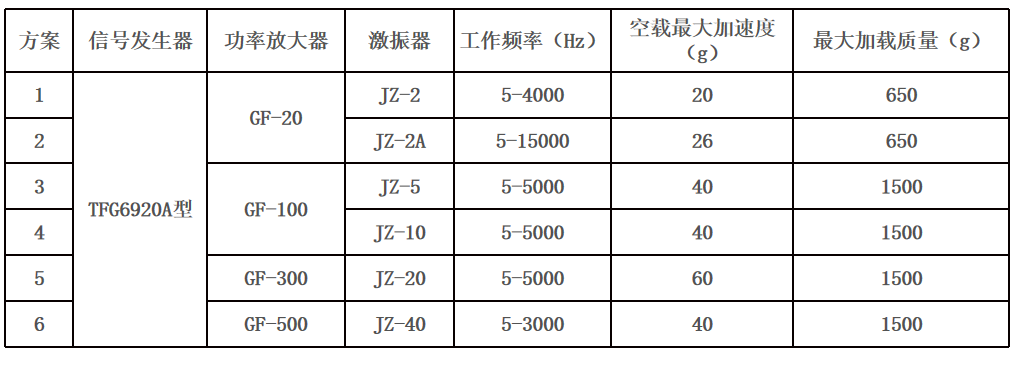

我公司按不同指標組成的六種方案

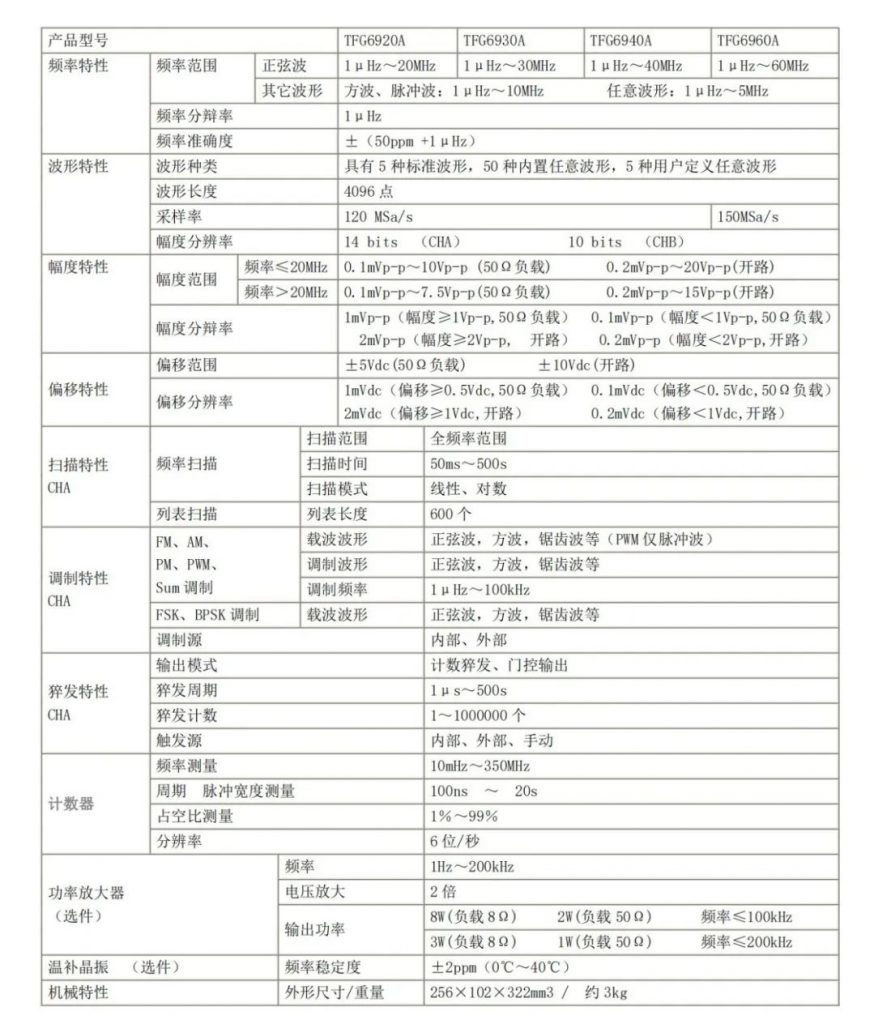

波形發生器簡介：
詳細說明
主要特點：
- 具有A、B兩個獨立的輸出通道，兩通道特性相同
- 兩通道頻率、幅度和偏移可聯動輸入，兩通道輸出可疊加
- 具有5種標準波形，50種內置任意波形，5種用戶定義任意波形
- 頻率精度50ppm，分辨率1μHz
- 幅度和偏移精度1％，分辨率0.2mV
- 可輸出FM、AM、PM、PWM、FSK、BPSK、SUM調制信號
- 可輸出線性或?qū)?shù)頻率掃描信號，可輸出設置周期數目的猝發信號
- 配置RS232接口、USB設備接口，U盤存儲器接口
主要技術指標：

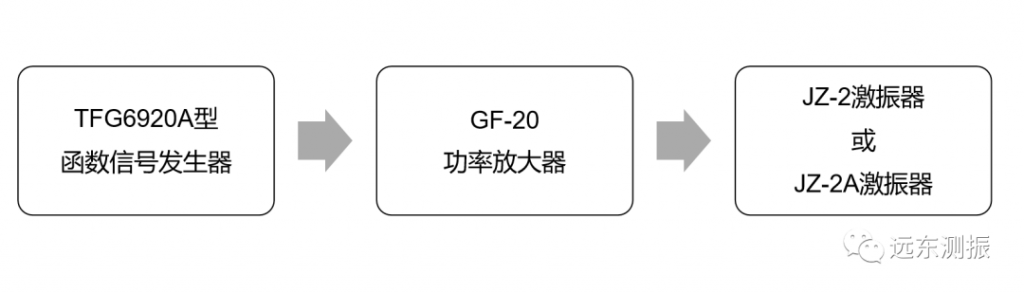

方案1、方案2：
| 型 號 | GF-20 |
| 最大功率（W） | 20 |
| 最大電流（A） | 2 |
| 最大電壓（V） | 10 |
| 頻率范圍（Hz） | 5-20,000 |
| 輸出阻抗（Ω） | 5 |
| 失真度（%） | ＜ 0.5 |
| 噪音 | ＜ 1mV |
| 尺寸 | 280x200x120 |
| 配接激振器 | JZ-1,JZ-2 |
題-2.png)
| 型 號 | JZ-2/2A |
| 最大輸出力（N） | 10 |
| 工作頻率（Hz） | 5~4000 5-15000 |
| 力常數（N/A） | 5/5.5 |
| 最大位移 | ±2/±3 |
| 空載最大加速度（m/s2） | 250/340 |
| 最大電流（A） | 2.5/2 |
| 尺 寸 | Φ75×150 Φ76×83 |
| 重量 | 2 |
| 可動部分質量 | 40/30 |
| 線圈電阻（Ω） | 2/2.5 |

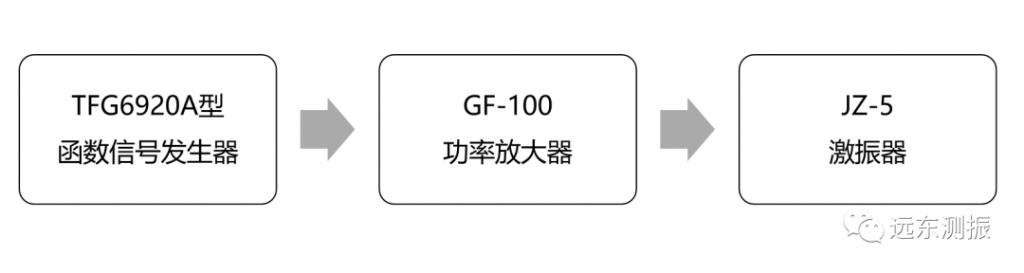

方案3：
| 型 號 | GF 100 |
| 額定功率（W） | 100 |
| 最大輸出電流（A） | 10 |
| 最大輸出電壓（V） | 10 |
| 頻率范圍（Hz） | 5~20K |
| 輸出阻抗 （Ω） | 1 |
| 增益 | 30 |
| 失真度（％） | ≤0.5 |
| 噪聲（mV） | ≤3 |
| 尺寸 長×高×深 | 350×160×340 |
| 重量（㎏） | 約8 |
| 平均無故障時間 | 約30000小時 |
| 工作環境溫度 | 0-40℃ |
| 工作環境濕度 | ＜80％R.T |
| 供電電源 | 220VAC±10%50 Hz 5A |
| 配接激振器 | JZ-5 |
| 型 號 | JZ-5 |
| 最大輸出力（N） | 50 |
| 工作頻率（Hz） | 5～5000 |
| 力常數（N/A） | 10 |
| 最大位移 | ±3 |
| 空載最大加速度（m/s2） | 420 |
| 最大電流（A） | 5 |
| 尺 寸 | Φ170×290 |
| 重量 | 18 |
| 可動部分質量 | 120 |
| 線圈電阻（Ω） | 0.9 |

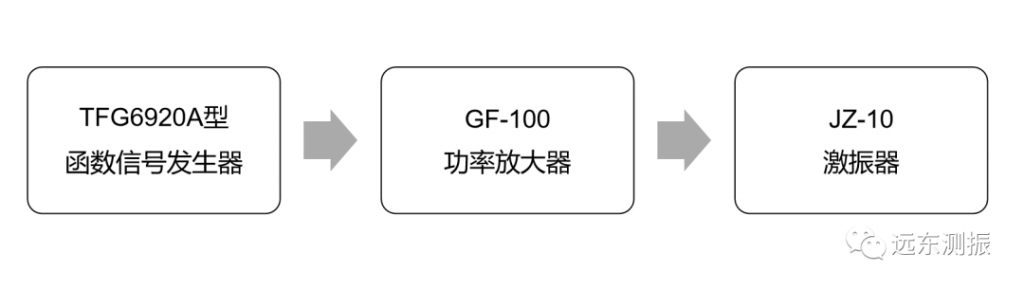

方案4：
| 型 號 | JZ-10 |
| 最大輸出力（N） | 100 |
| 工作頻率（Hz） | 5-5000 |
| 力常數（N/A） | 10 |
| 最大位移 | ±3 |
| 空載最大加速度（m/s2） | 300 |
| 最大電流（A） | 10 |
| 尺 寸 | Φ170×242 |
| 重量 | 32 |
| 可動部分質量 | 340 |
| 線圈電阻（Ω） | 0.6 |
方案5：
| 型 號 | GF-300 |
| 額定功率（W） | 300 |
| 最大輸出電流（A） | 20 |
| 最大輸出電壓（V） | 15 |
| 頻率范圍（Hz） | 5~20k |
| 輸出阻抗 （Ω） | 0.6 |
| 增益 | 30 |
| 失真度（％） | ≤1 |
| 噪聲（mV） | ≤5 |
| 尺寸：長×高×深 | 490×180×450 |
| 重量（㎏） | 約15 |
| 平均無故障時間 | 約30000小時 |
| 工作環境溫度 | 0-40℃ |
| 工作環境濕度 | ＜80％R.T |
| 供電電源 | 220VAC、±10%50Hz、10A |
| 配接激振器 | JZ-20 |
| 型 號 | JZ-20 |
| 最大輸出力（N） | 200 |
| 工作頻率（Hz） | 5-5000 |
| 力常數（N/A） | 10 |
| 最大位移 | ±3 |
| 空載最大加速度（m/s2） | 400 |
| 最大電流（A） | 20 |
| 尺 寸 | Φ180×280 |
| 重量 | 35 |
| 可動部分質量 | 500 |
| 線圈電阻（Ω） | 0.6 |
方案6：
| 型 號 | GF-500 |
| 額定功率（W） | 500 |
| 最大輸出電流（A） | 20 |
| 最大輸出電壓（V） | 25 |
| 頻率范圍（Hz） | 5~20k |
| 輸出阻抗 （Ω） | 0.5 |
| 增益 | 30 |
| 失真度（％） | ≤1 |
| 噪聲（mV） | ≤10 |
| 尺寸：長×高×深 | 490×180×450 |
| 重量（㎏） | 約20 |
| 平均無故障時間 | 約30000小時 |
| 工作環境溫度 | 0-40℃ |
| 工作環境濕度 | ＜80％R.T |
| 供電電源 | 220VAC、±10%50Hz、15A |
| 配接激振器 | JZ-40 |
| 型 號 | JZ-40 |
| 最大輸出力（N） | 400 |
| 工作頻率（Hz） | 5-3000 |
| 力常數（N/A） | 20 |
| 最大位移 | ±8 |
| 空載最大加速度（m/s2） | 360 |
| 最大電流（A） | 20 |
| 尺 寸 | Φ190×240 |
| 重量 | 45 |
| 可動部分質量 | 1100 |
| 線圈電阻（Ω） | 0.75 |
