一、簡介

熱烈祝賀我公司產品HZ-85811系列電渦流傳感器近期取得本安防爆合格證（合格證號：CCRI 22.2929X）。

HZ-85811系列電渦流位移傳感器是一種性價比較高的新型傳感器，廣泛應用于電力、石油、化工、冶金等科研單位。對汽輪機、水輪機、鼓風機、壓縮機、空分機、齒輪箱、大型冷卻泵等大型旋轉機械軸的徑向振動、軸向位移、鍵相、軸轉速、脹差、偏心、以及轉子動力學研究和零件尺寸檢驗等進行在線測量和保護。同時，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及預維修，它的安裝、調試、維護都很方便。

二、技術指標

電源電壓：-24VDC

工作電流：5~12mA

輸出功率：≤655mW

使用溫度：（-30~ +70）℃

本安型產品防爆標志：Ex  ia  IIC  T4  Ga

探頭直徑：Φ5     Φ8      Φ11

靈敏度： -8V/mm          -8V/mm             -4V/mm

三、本 安 防 爆 證 書

四、傳感器安裝

①  連接傳感器、前置器和數采器

②  探頭安裝在被測點

五、數據界面

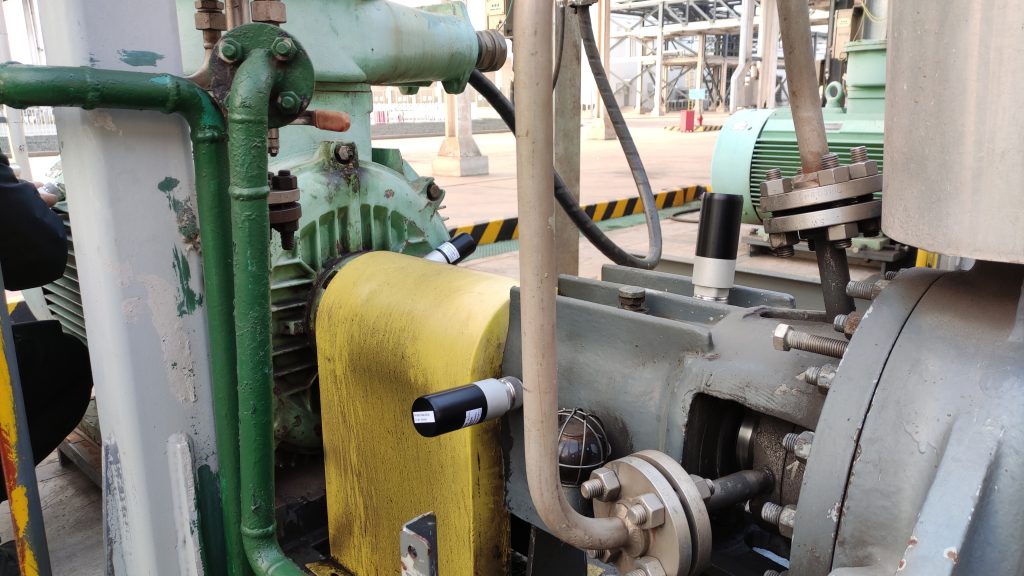

設備應用現場

 巡檢人員按照巡檢計劃隨身攜帶無線傳感器，使用磁座吸附在被測設備上。通過手持式移動終端X9采集并接收振動傳感器采集的信號，從而查看設備的運行情況。此外還可通過移動終端的WIFI或移動網絡，將數據上傳到云服務器，通過WEB管理監測系統查看并分析數據。

BCD-21系列防爆型磁電式速度傳感器,分為水平和垂直安裝兩種方式，適合于易燃易爆氣體的工作環境下，如石油化工、天然氣、煤氣、輸油管道等需要防爆的特殊場合的長期監視傳感器， 達到DIIBT4防爆要求，由“石油和化學電氣儀表防爆質量監督檢驗中心” 頒發了防爆合格證。
BCD-21A防爆傳感器，為我廠新開發的超小型防爆傳感器，其特點為：體積小， 安裝方便，頻響范圍為5Hz-1000Hz，分水平和垂直兩種安裝方式。

主要技術指標：

• 頻率響應： BCD-21：（10-1000）Hz   (+1，-3dB);　BCD-21A：（5-1000）Hz   (+1, -3dB)
• 靈敏度：280mv/cm.s^-1(峰值)
• 橫向靈敏度比：<10%
• 工作溫度：（-20~40）°C
• 輸出極性：正極性
• 外形尺寸：BCD-21A：Φ35×81   BCD-21：如圖
• 安裝方式：M8螺栓固定
• 防爆等級：ExdⅡBT4
• 輸出電阻：≤500Ω
  ☆如安裝螺紋需改變可根據要求另加工。
